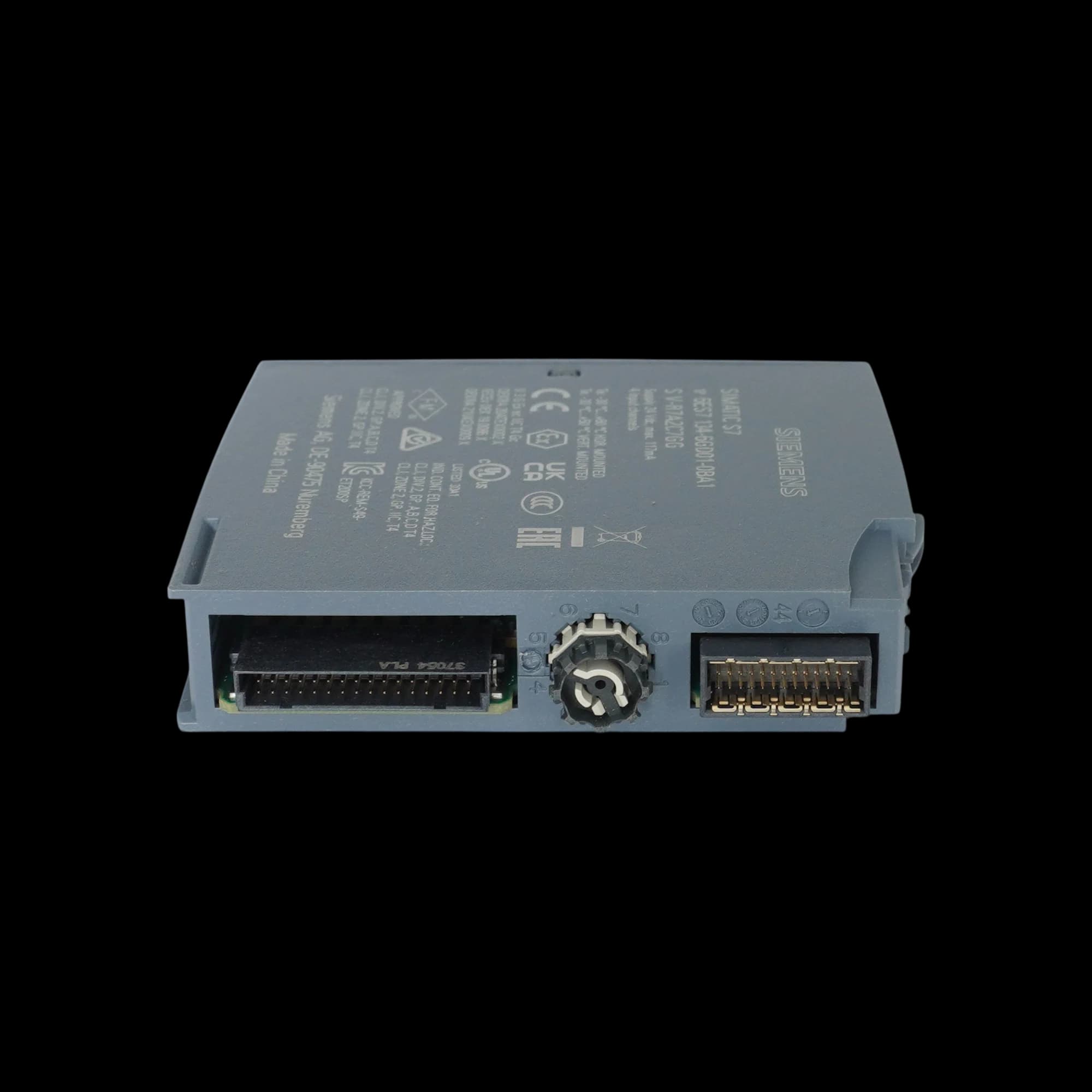

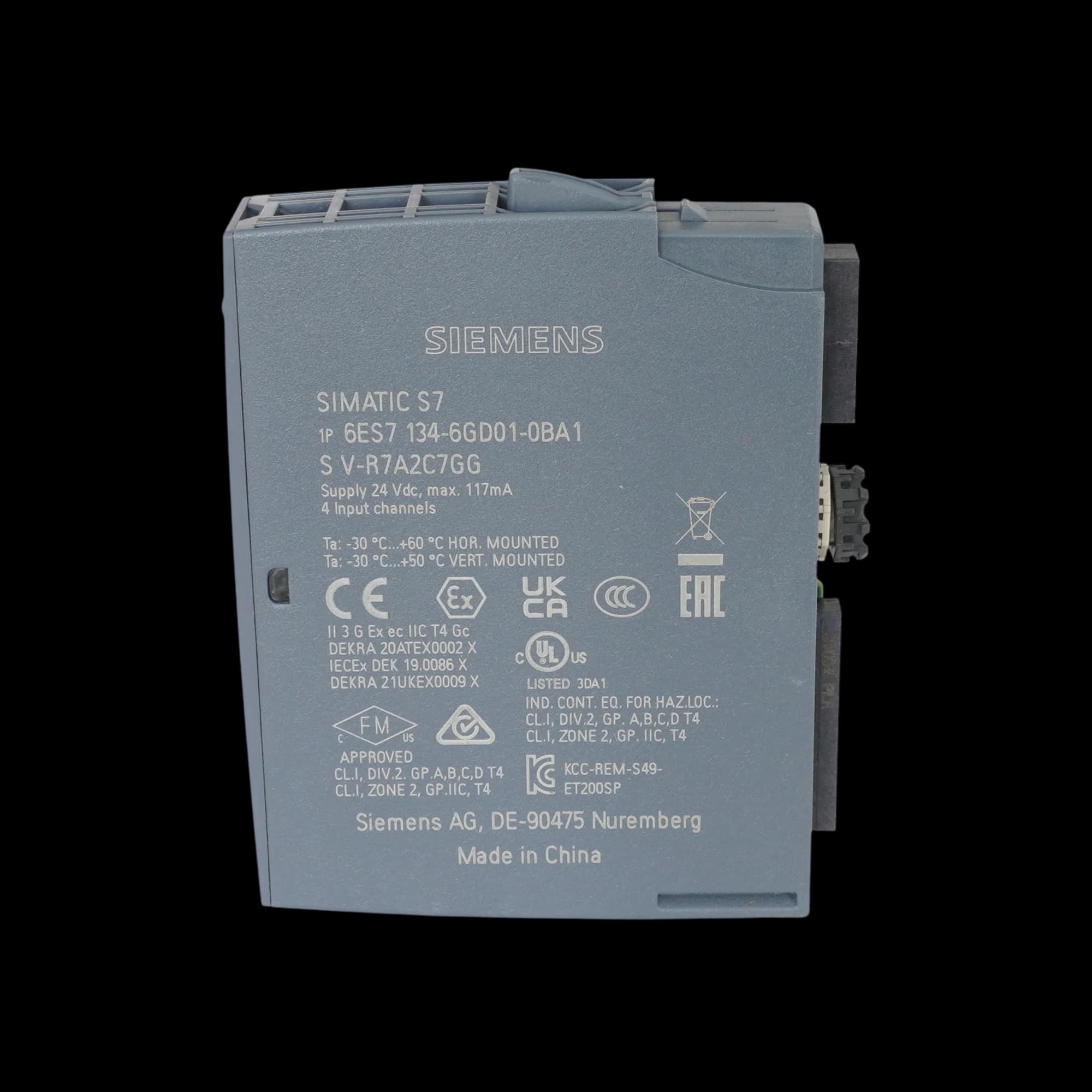

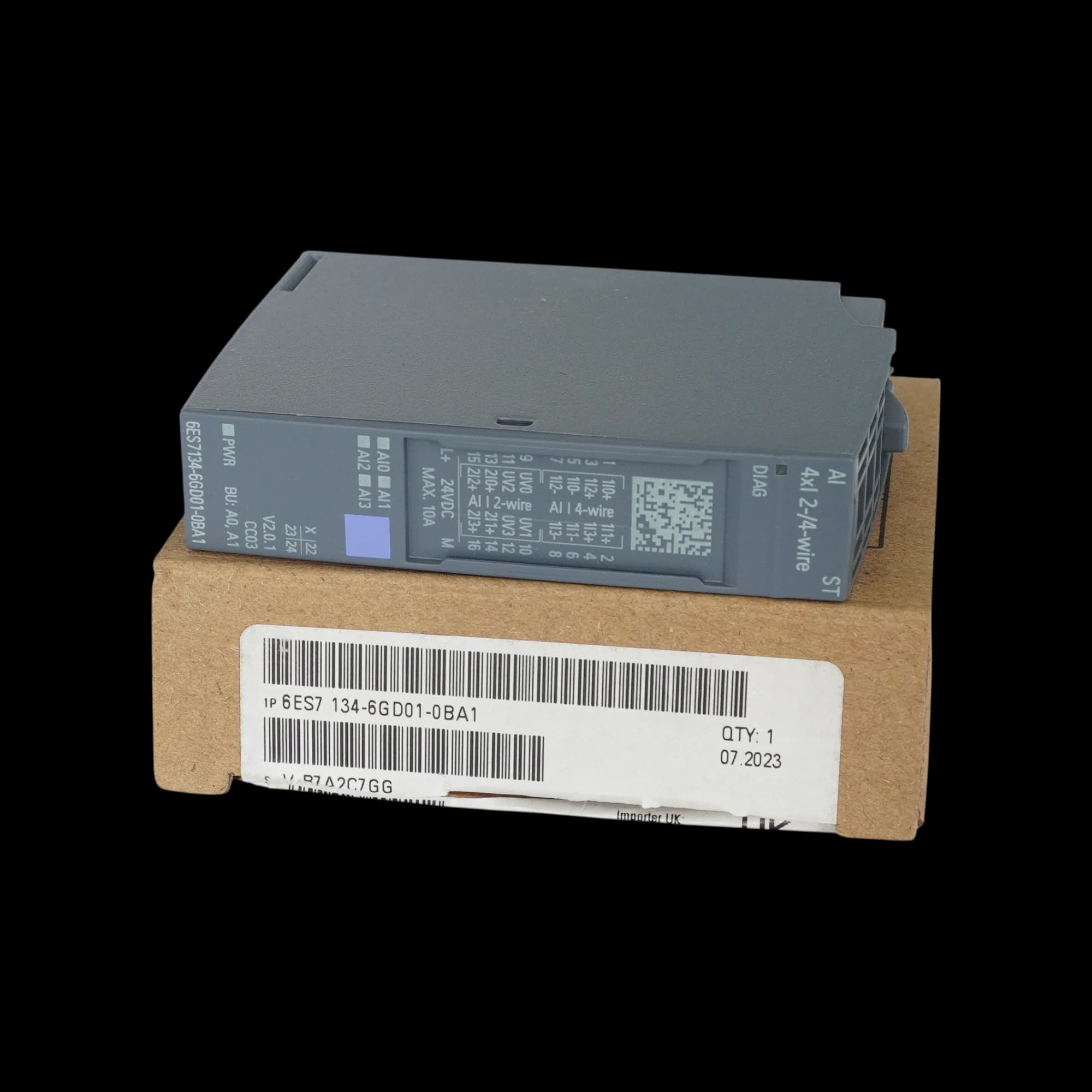

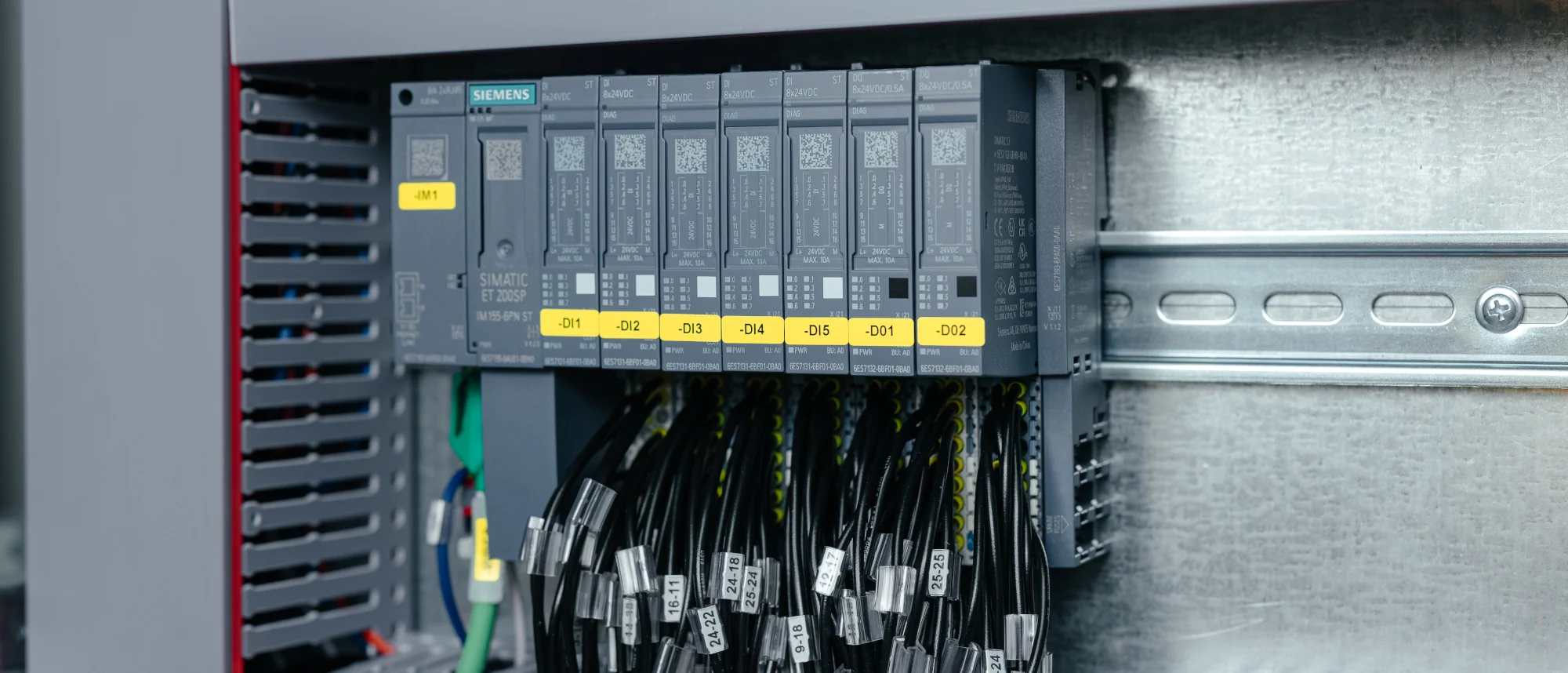

6ES7134-6GD01-0BA1 | Модуль ввода ET 200SP AI 4xI ST

6ES7134-6GD01-0BA1_Модуль ввода ET 200SP AI4xI ST_1
6ES7134-6GD01-0BA1_Модуль ввода ET 200SP AI4xI ST_1
Аналоговые входы:4 AI
2 AI
4 AI
8 AI
Аналоговые выходы:
2 AO
4 AO
Разрешение:16 бит
16 бит
28 бит
Встроенные входы-выходы
4 AI
Питание
24В DC
SIMATIC ET 200SP, модуль аналогового ввода, AI 4XI 2-/4-wire ST со стандартными функциями, 4 токовых входа, 2х или 4х-проводное подключение, упаковка из 1 шт. , для установки на базовый блок типа A0, A1 цветовой код CC03, диагностика модуля, 16 бит, ±0,3%
19 568,28 руб/шт
В наличии 107 шт
Артикул:
Код товара:
AI 4x I 2-/4-wire ST PU1
Серия:
Simatic, ET 200SP
Производитель:
Siemens

Характеристики

Характеристика
Значение
Артикул
6ES7134-6GD01-0BA1
Модель
AI 4xI 2-/4-проводной ST
Тип изделия
Модуль аналогового ввода Standard для ET 200SP
Возможность обновления микропрограммного обеспечения
Да
Базовый блок
Тип A0 или A1, цветовой код CC03
Напряжение питания номинальное
24 В DC (допустимый диапазон 19,2 … 28,8 В)
Потребляемый ток максимальный
37 мА (без учёта питания датчиков)
Питание датчиков
24 В DC, защита от КЗ, макс. 20 мА на канал (до 50 мА кратковременно < 10 с)
Количество аналоговых входов
4 дифференциальных
Типы подключения
2-проводное (питание по сигнальным линиям) или 4-проводное (отдельное питание)
Диапазоны входного тока
0…20 мА, 4…20 мА, ±20 мА
Разрешение
16 бит со знаком (для 0…20 мА и ±20 мА) / 15 бит (для 4…20 мА)
Входное сопротивление
100 Ом (+ ≈0,7 В падение на диоде в 2-проводном режиме для 0…20/4…20 мА)
Время преобразования на канал
50 / 60 / 180 мс (в зависимости от подавления помех 60/50/16,6 Гц)
Основной предел погрешности при 25°C
±0,3% от диапазона
Эксплуатационный предел погрешности во всём температурном диапазоне
±0,5% от диапазона
Максимальная длина экранированного кабеля
1000 м
Диагностика
Напряжение питания, обрыв провода (только 4…20 мА), КЗ (питания датчика на массу или входа на питание), выход за пределы
Гальваническая развязка
Между группами каналов (2-проводные / 4-проводные), между каналами и шиной, между каналами и питанием (только для 4-проводных)
Допустимая разность потенциалов между входами
10 В DC
Испытательное напряжение изоляции
707 В DC (типовое испытание)
Температура окружающей среды при эксплуатации
-30 … +60 °C (горизонтальный монтаж) / -30 … +50 °C (вертикальный монтаж)
Максимальная высота над уровнем моря
5000 м (с ограничениями выше 2000 м)
Габариты (Ш × В × Г)
15 × 73 × 58 мм
Масса
≈ 31 г
