  4. Модуль ввода SМ 531 AI8xU/I/RTD/TC ST, 35 мм

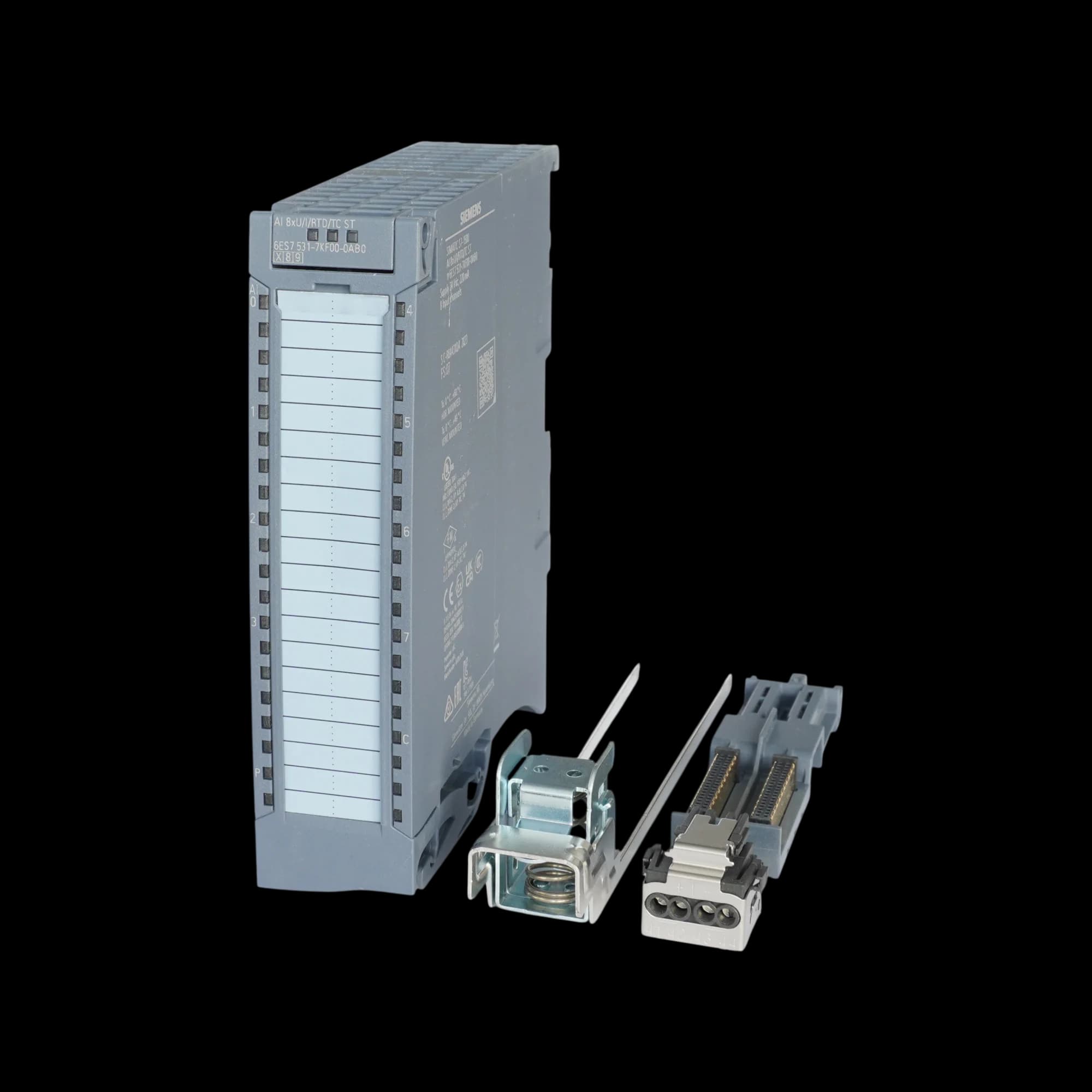

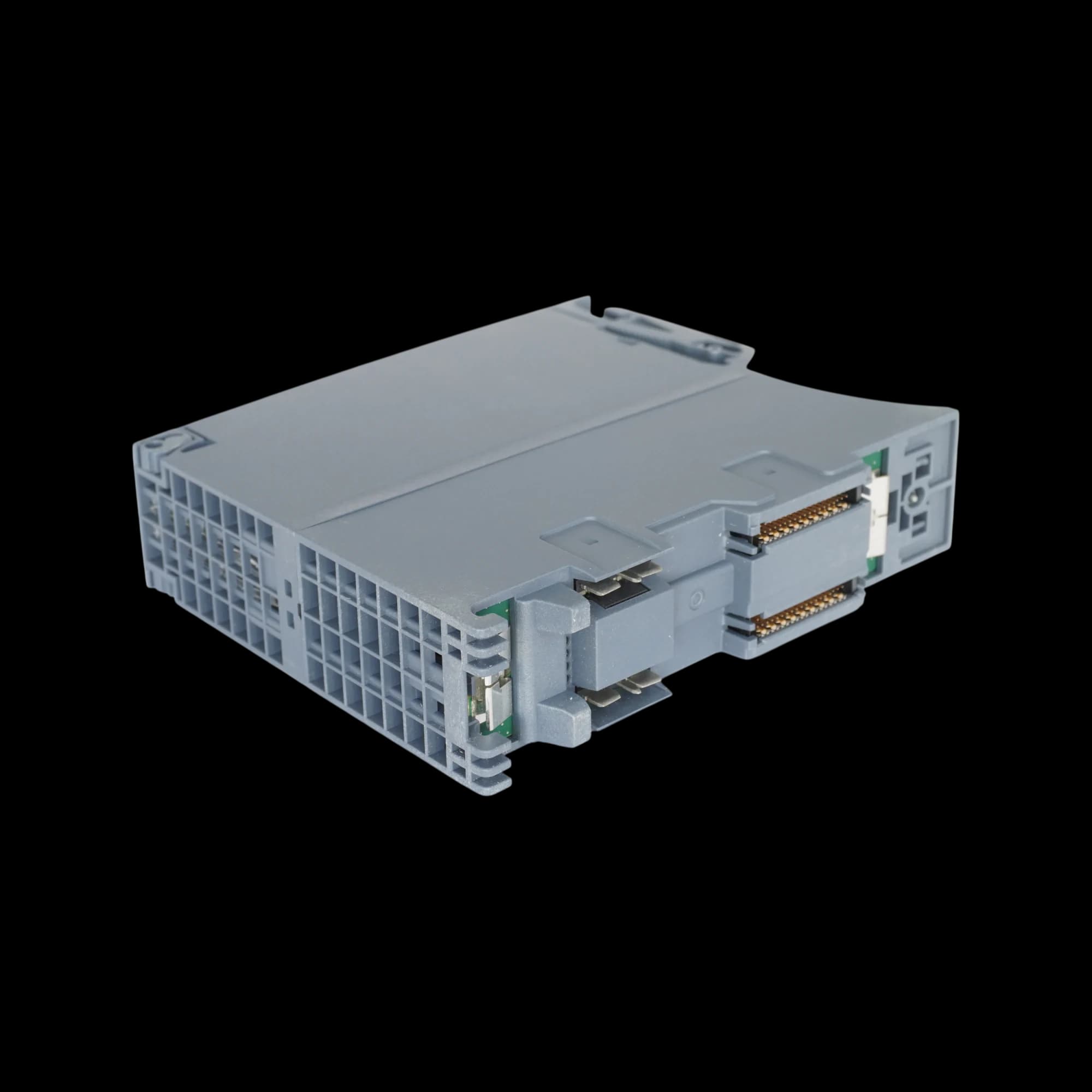

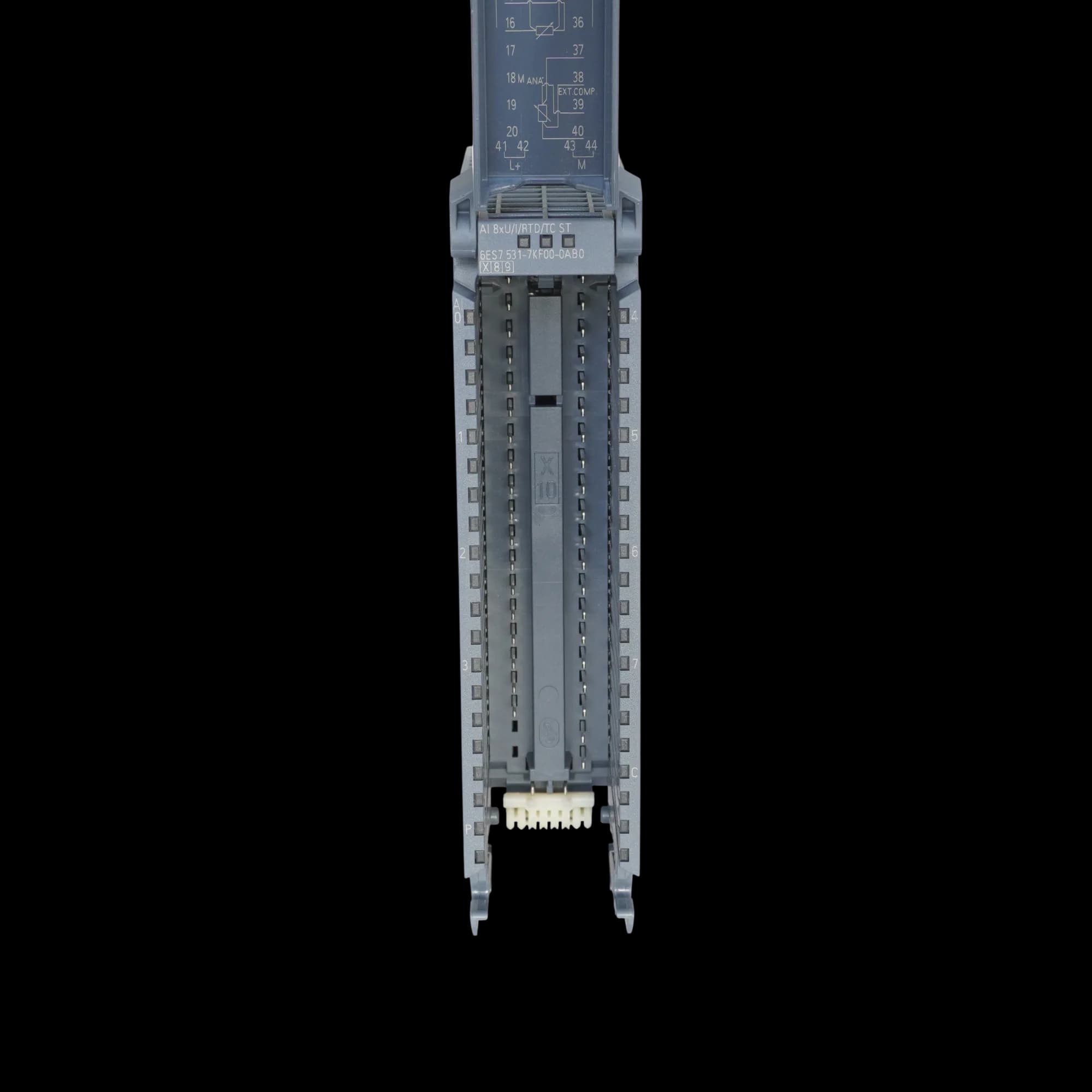

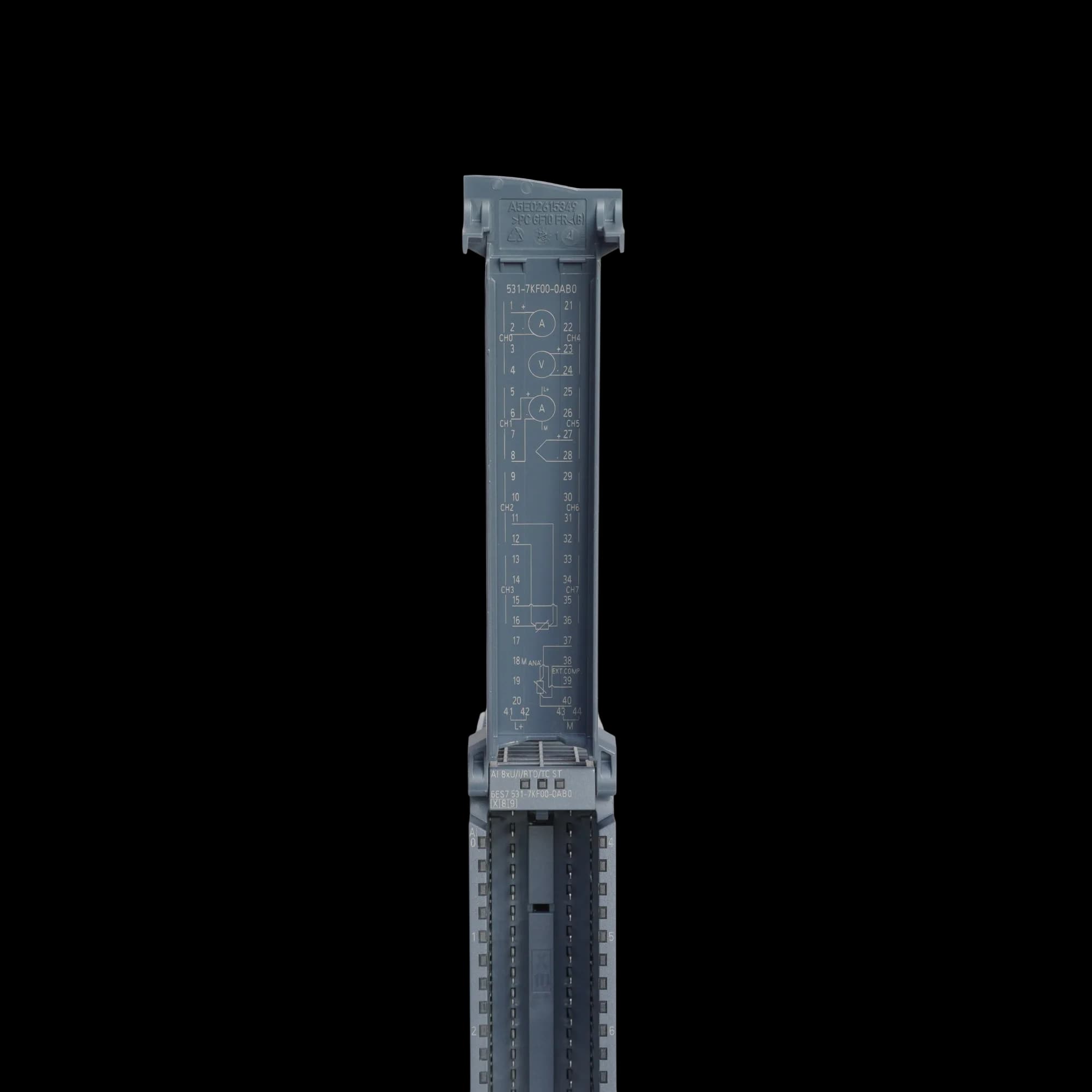

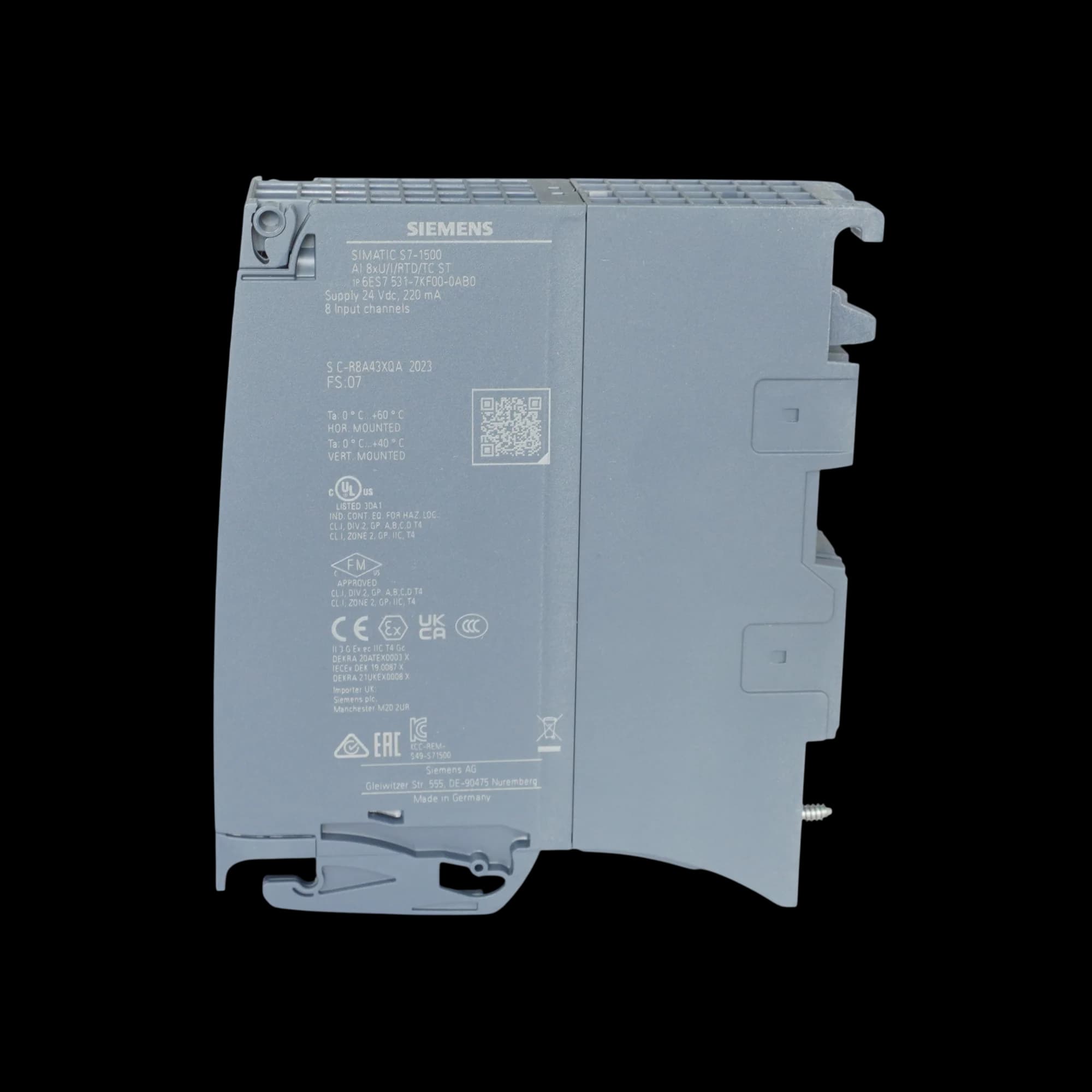

6ES7531-7KF00-0AB0 | Модуль ввода SМ 531 AI8xU/I/RTD/TC ST, 35 мм

6ES7531-7KF00-0AB0_Модуль ввода SМ 531 AI8xU/I/RTD/TC ST, 35 мм_1
6ES7531-7KF00-0AB0_Модуль ввода SМ 531 AI8xU/I/RTD/TC ST, 35 мм_1
Исполнение:Standard
Standard
Basic
High Speed
High Feature
Аналоговые входы:8 AI
4 AI
8 AI
16 AI
Аналоговые выходы:
2 AO
4 AO
8 AO
Поддерживаемые сигналы встроенных входов-выходов:Ток/Напряжение/Термопара/Терморезистор/Резистор
Ток
Ток/Напряжение
Ток/Напряжение/Терморезистор/Резистор
Ток/Напряжение/Термопара/Терморезистор/Резистор
Напряжение
Разрешение:16 бит
16 бит
24 бит
Встроенные входы-выходы
8 AI
Питание
24В DC
SIMATIC S7-1500, модуль аналоговых входов AI 8 x U/I/RTD/TC, обрабатывает сигналы тока, напряжения, термосопротивления и термопары с разрешением 16 бит и точностью 0.3%. Состоит из 8 каналов, сгруппированных по 8, с напряжением общего режима приблизительно 10 В. Поддерживает диагностику и генерацию диагностических тревожных сообщений. Фронтальный соединитель заказывается отдельно.
66 659,09 руб/шт
В наличии 3 шт
Артикул:
Код товара:
AI 8xU/I/RTD/TC ST
Серия:
Simatic, S7-1500
Производитель:
Siemens

Характеристики

Характеристика
Значение
Артикул
6ES7531-7KF00-0AB0
Модель
AI 8xU/I/RTD/TC ST
Тип изделия
Модуль аналогового ввода Standard для S7-1500
Версия микропрограммного обеспечения
V2.0.0 (обновляемое)
Поддержка MSI
Да
Напряжение питания номинальное
24 В DC (допустимый диапазон 19,2 … 28,8 В)
Потребляемый ток от L+
до 255 мА (при 19,2 В)
Потребляемая мощность от шины
0,7 Вт
Количество аналоговых входов
8 (в группах по 8; до 4 каналов для RTD)
Типы измерений
Напряжение (±50 мВ … ±10 В), ток (0/4…20 мА, ±20 мА), сопротивление (0…150/300/600/6000 Ом, PTC), термометры сопротивления (Pt, Ni, LG-Ni), термопары (B, E, J, K, N, R, S, T)
Разрешение
16 бит (включая знак)
Время преобразования (включая интегрирование)
9…107 мс (в зависимости от подавления помех 400/60/50/10 Гц)
Основная погрешность при 25°C (U/I/R/RTD)
±0,1% от диапазона
Рабочая погрешность во всём температурном диапазоне (U/I/R)
±0,3% от диапазона
Температурная компенсация
Внутренняя, внешняя через RTD, фиксированная 0°C, опорный канал модуля
Максимальная длина экранированного кабеля
800 м (U/I), 200 м (R/RTD), 50 м (TC)
Диагностика
Напряжение питания, обрыв провода (1…5 В, 4…20 мА, TC, R, RTD), выход за пределы
Аварийные сигналы
Диагностический, предельного значения (по два верхних/нижних)
Индикация
RUN, ERROR, PWR, состояние канала, диагностика канала/модуля
Гальваническая развязка
Между каналами и шиной / питанием электроники (группа 8)
Испытательное напряжение изоляции
707 В DC (типовое)
Сертификация для термообработки
Подходит для AMS 2750 / CQI-9
Температура окружающей среды при эксплуатации
-25 … +60 °C (горизонтальный монтаж) / -25 … +40 °C (вертикальный монтаж)
Максимальная высота над уровнем моря
5000 м (с ограничениями выше 2000 м)
Габариты (Ш × В × Г)
35 × 147 × 129 мм
Масса
≈ 310 г
