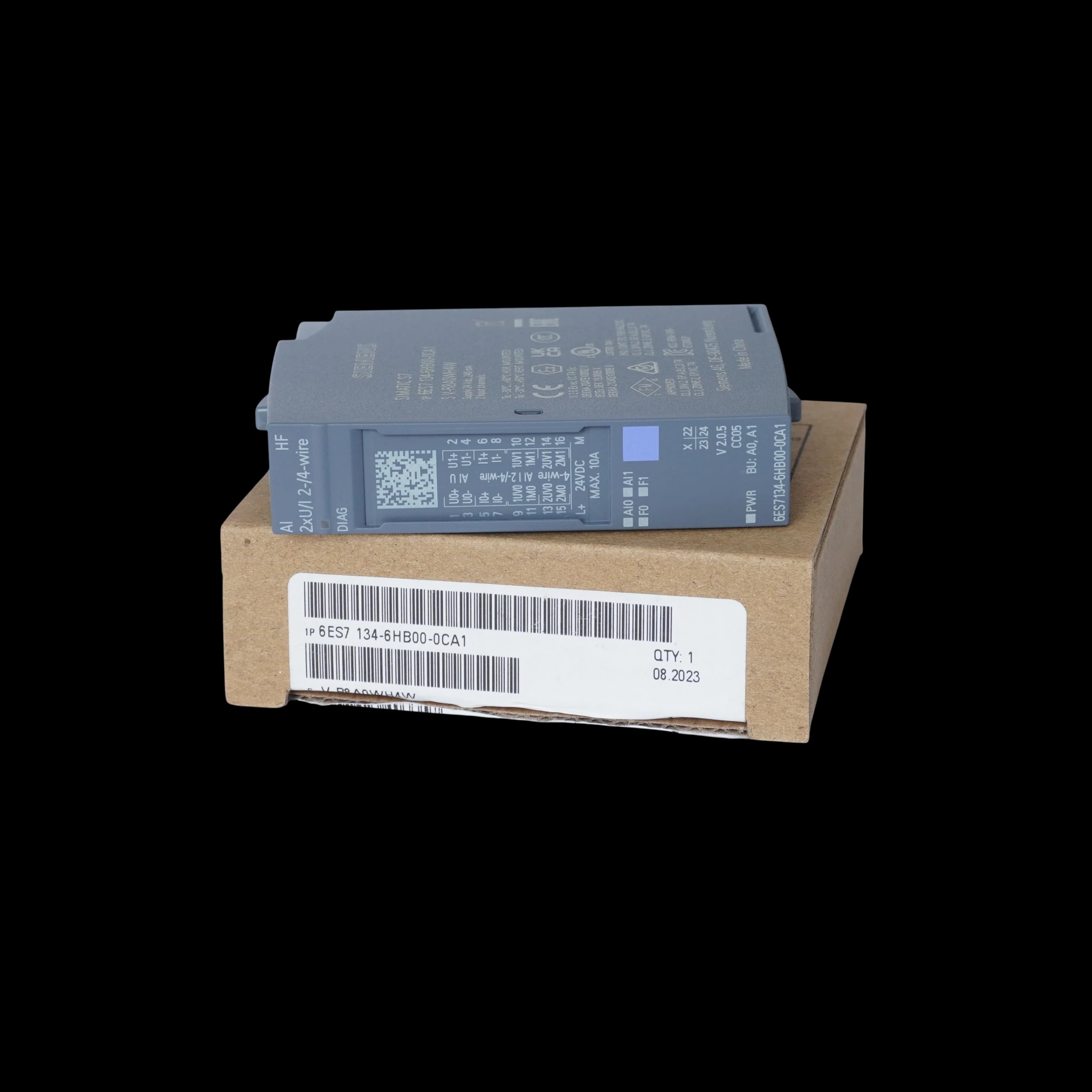

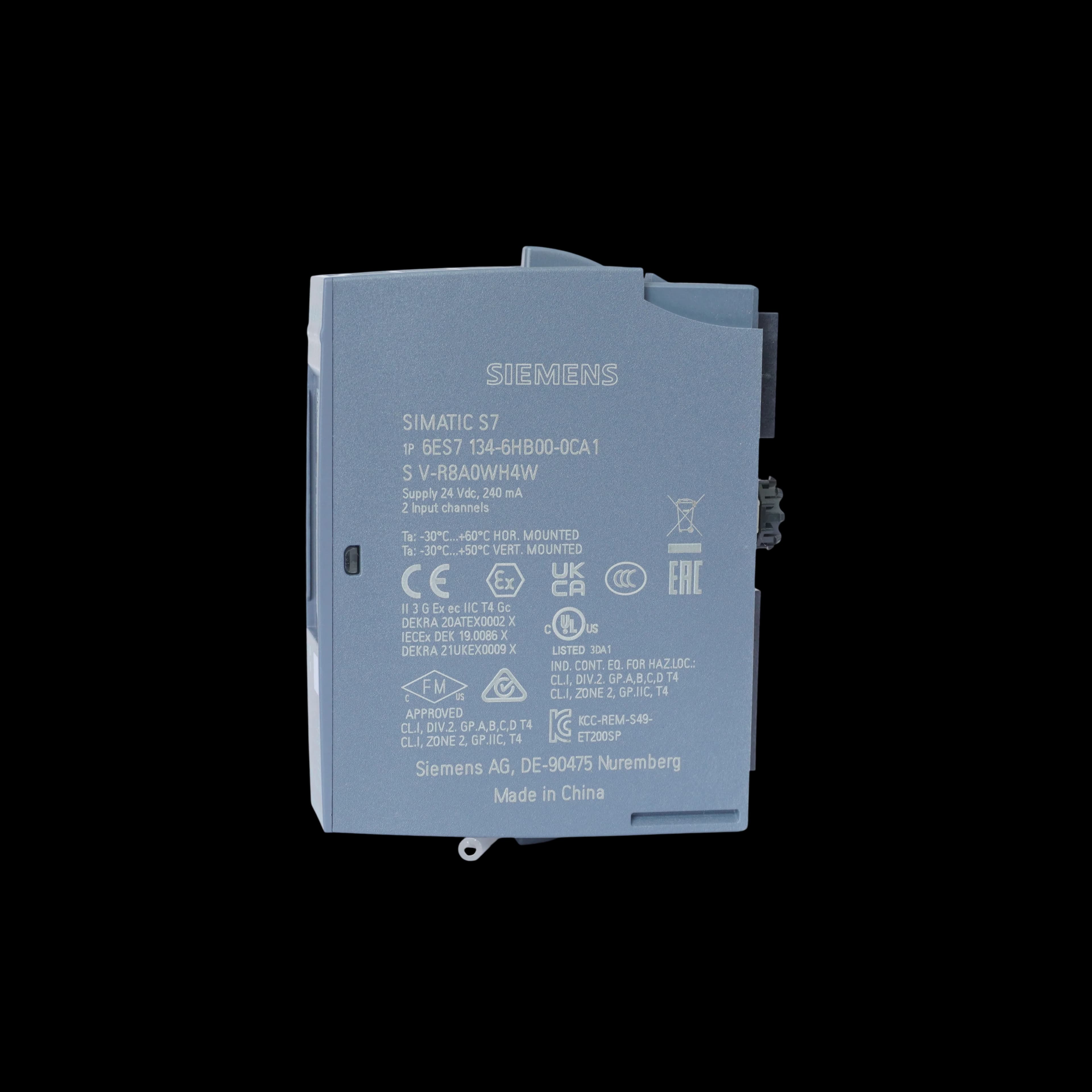

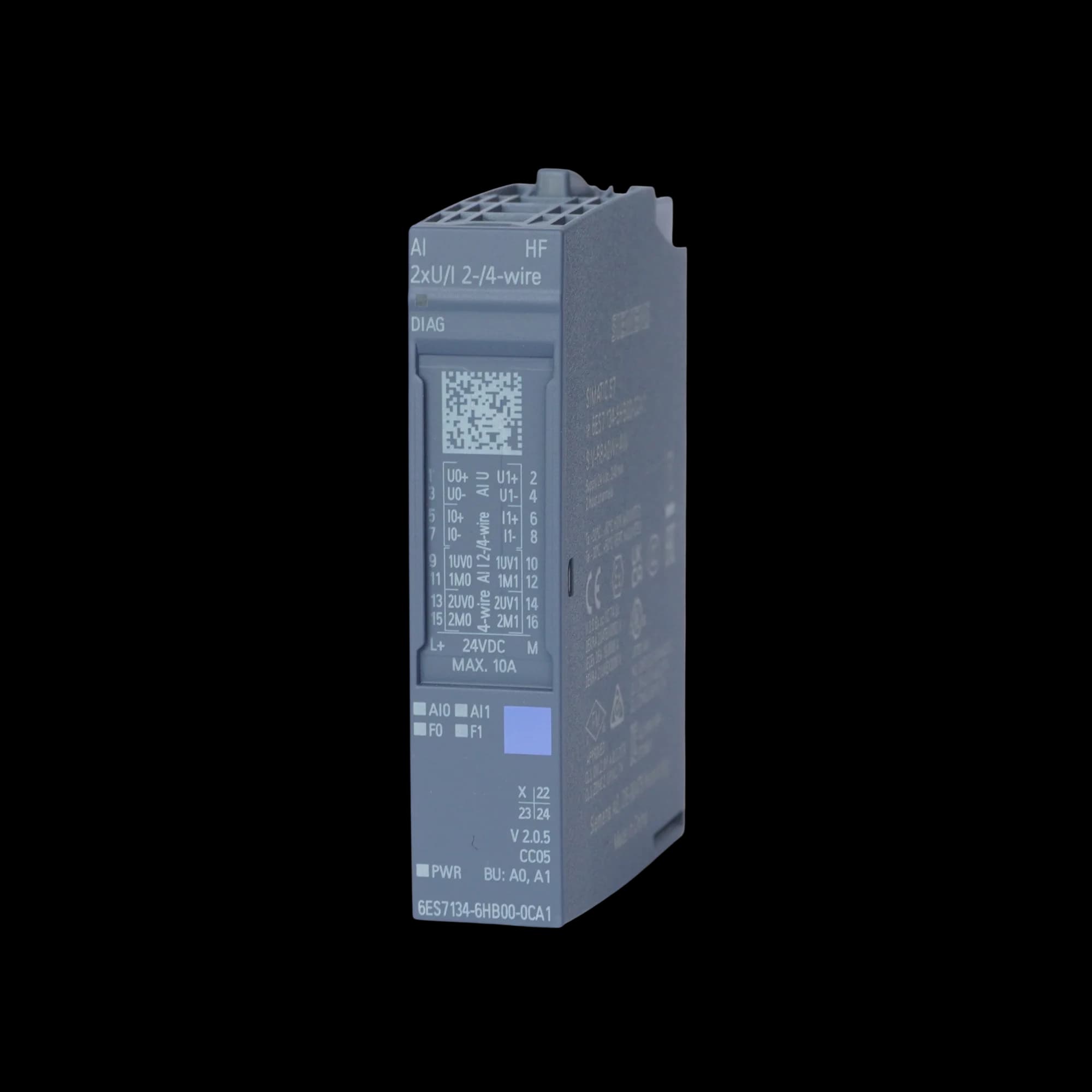

6ES7134-6HB00-0CA1 | Модуль ввода ET 200SP AI 2xU/I HF

6ES7134-6HB00-0CA1_Модуль ввода ET 200SP AI2xU/I HF_1
6ES7134-6HB00-0CA1_Модуль ввода ET 200SP AI2xU/I HF_1
Аналоговые входы:2 AI
2 AI
4 AI
8 AI
Аналоговые выходы:
2 AO
4 AO
Разрешение:16 бит
16 бит
28 бит
Встроенные входы-выходы
2 AI
Питание
24В DC
SIMATIC ET 200SP, модуль аналогового ввода, AI 4x U/I HF, напряжение/ток 2х/4х-проводное подключение, с улучшенными характеристиками, для установки на базовые блоки типа A0, A1, цветовой код CC00, диагностика каналов, 16 бит, ±0,1%.
23 305,83 руб/шт
В наличии 28 шт
Артикул:
Код товара:
AI 2x U/I 2/4-wire HF
Серия:
Simatic, ET 200SP
Производитель:
Siemens

Характеристики

Характеристика
Значение
Артикул
6ES7134-6HB00-0CA1
Модель
AI 2xU/I 2-/4-проводной HF
Тип изделия
Модуль аналогового ввода High Feature для ET 200SP
Возможность обновления микропрограммного обеспечения
Да
Базовый блок
Тип A0 или A1, цветовой код CC03
Режим тактовой синхронизации
Да
Поддержка MSI
Да
Напряжение питания номинальное
24 В DC (допустимый диапазон 19,2 … 28,8 В)
Потребляемый ток номинальный
39 мА (без учёта питания датчиков)
Питание датчиков (2-проводное)
24 В DC, защита от КЗ, макс. 20 мА на канал (до 50 мА кратковременно < 10 с)
Питание датчиков (4-проводное)
24 В DC, защита от КЗ поканально, макс. 100 мА на канал (до 150 мА кратковременно < 10 с)
Количество аналоговых входов
2 дифференциальных
Типы подключения
2-проводное или 4-проводное (напряжение / ток)
Диапазоны напряжения
0…10 В, 1…5 В, ±5 В, ±10 В
Диапазоны тока
0…20 мА, 4…20 мА, ±20 мА
Разрешение
16 бит со знаком (для ±10 В и ±20 мА) / 15 бит (для остальных)
Входное сопротивление
75 кОм (напряжение) / 130 Ом (ток)
Время интегрирования
Параметрируемое: 0,625 / 1,25 / 2,5 / 5 / 10 / 18,75 / 22,5 / 67,5 мс
Время преобразования на канал
0,9 … 68,2 мс (в зависимости от подавления помех 4800…16,6 Гц)
Основной предел погрешности при 25°C
±0,05% от диапазона (напряжение / ток), ±0,1% при подавлении 4,8 кГц
Эксплуатационный предел погрешности во всём температурном диапазоне
±0,1% от диапазона (напряжение / ток)
Максимальная длина экранированного кабеля
1000 м (200 м для измерения напряжения)
Диагностика
Напряжение питания, обрыв провода (только 4…20 мА), КЗ (поканально, 1…5 В или питание датчика), выход за пределы
Аварийные сигналы
Диагностический, предельного значения (по два верхних и нижних)
Нормирование измеренных значений
Да
Гальваническая развязка
Между каналами, между каналами и шиной, между каналами и питанием электроники
Испытательное напряжение изоляции
707 В DC (типовое испытание)
Температура окружающей среды при эксплуатации
-30 … +60 °C (горизонтальный монтаж) / -30 … +50 °C (вертикальный монтаж)
Максимальная высота над уровнем моря
5000 м (с ограничениями выше 2000 м)
Габариты (Ш × В × Г)
15 × 73 × 58 мм
Масса
≈ 32 г
